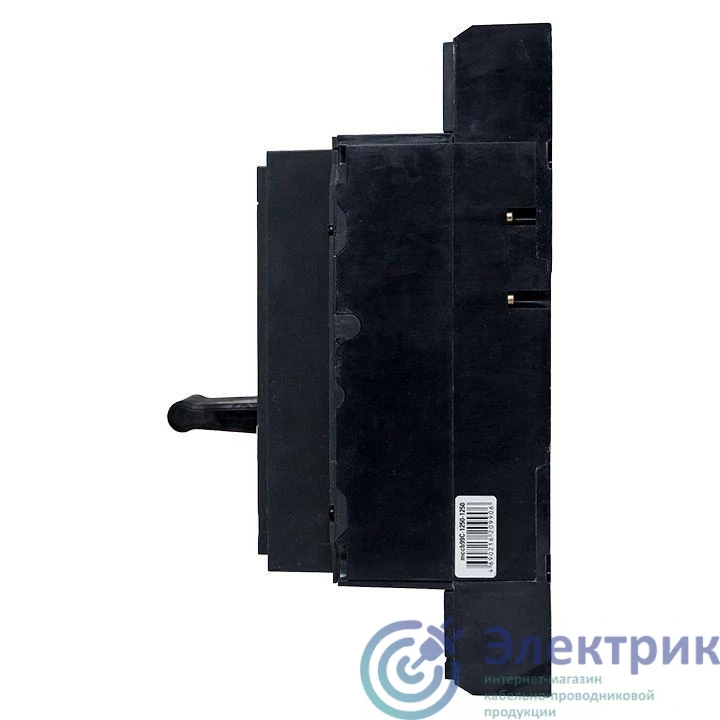

Выключатель автоматический 3п 1250/1250А 50кА ВА-99C Compact NS PROxima EKF mccb99C-1250-1250
Бренд: | EKF |
---|---|
Вес, кг: | 15 |
Серия: | PROxima |
Наименование производителя: | Автоматический выключатель ВА-99C (Compact NS) 1250/1250А 3P 50кА EKF PROxima |
Период гарантии: | 7 лет |
Номинальное напряжение с: | 400 В |
Сохранить или поделиться с близкими:
Стоимость:
- При заказе от 20 000 рублей и весом до 30кг. - бесплатно в пределах КАД.
- При заказе до 20 000 рублей или весом более 30кг. - платно, выполняется курьерской службой. Стоимость зависит от веса и адреса доставки (в пределах, либо за пределами КАДа), рассчитывается автоматически при оформлении заказа.
Срок доставки: 2 рабочих дня, если заказ сделан и оплачен сегодня до 16:00, или 2-3 рабочих дня, если заказ сделан и оплачен сегодня после 16:00.
Время доставки: Интервал доставки с 12-00 до 21-00 часа. Курьер связывается с покупателем, по указанному при оформлении заказа номеру телефона, за час до приезда.
Внимание!!! Если курьеру не удалось связаться с покупателем по вине покупателя, услуга доставки считается оказанной и повторная доставка оплачивается отдельно.
Для отправки оплаченного заказа в адрес выбранной транспортной компании, необходимо заполнить и направить на электронную почту zakaz@electric-spb.com оформленное доверительное письмо. Образец письма можно скачать по ссылке.
1. Центральный склад: г. Санкт-Петербург, м. Парнас, ул. Домостроительная, дом 1, литера А (посмотреть на карте).
Стоимость: Бесплатно.
Пн-Чт: 12:00 - 17:45
Пт: 12:00 - 16:45
Сб-Вс: Выходной
Срок комплектации: на следующий день к 12:00, если заказ сделан и оплачен сегодня до 16:00, или послезавтра к 12:00, если заказ сделан и оплачен сегодня после 16:00.
Способы оплаты:
Физические лица: On-line предоплата заказа на сайте, банковской картой, On-line кредитование «Покупай со Сбером».
Юридические лица и индивидуальные предприниматели: безналичная оплата по предварительному счету на оплату.
Все цены на товары и услуги, указаны с учетом НДС 20%
Способы оплаты:
Физические лица: On-line предоплата заказа на сайте, банковской картой, On-line кредитование «Покупай со Сбером».
Юридические лица и индивидуальные предприниматели: безналичная оплата по предварительному счету на оплату.
Все цены на товары и услуги, указаны с учетом НДС 20%
Описание
Основание (1) выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов (2), блок ротоактивных контактов (3) с двумя дугогасительными камерами (4) представляет собой жесткую сборку в отдельном корпусе (5), механизма управления (6), блока защиты от сверхтоков и перегрузки (расцепителя) (7). Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.
Полный ассортимент дополнительных устройств см. на стр. 169-173.
ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ.», «ОТКЛ.» и «СРАБАТЫВАНИЕ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ.», а затем – «ВКЛ.».
Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной.
При взведении рукоятки механизма управления (7) приводится в движение изолирующая рейка (5), на которой закреплены подвижные силовые контакты.
Подвижные контакты поворачиваются в направляющих, обеспечивая необходимые провалы для увеличения и выравнивания давления на подвижные контакты.
Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии, опирающимися одним коленом на выступ поворотного элемента «Сброс» и механизма управления.
Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы.
Технические характеристики
Бренд: | EKF |
---|---|
Серия: | PROxima |
Наименование производителя: | Автоматический выключатель ВА-99C (Compact NS) 1250/1250А 3P 50кА EKF PROxima |
Период гарантии: | 7 лет |
Номинальное напряжение с: | 400 В |
Конструктивное исполнение: | Комплектное устройство в корпусе |
Количество полюсов: | 3 |
Номинальное напряжение по: | 690 В |
Подходит для монтажа на DIN-рейку: | Нет |
Количество вспомогательных замыкающих контактов: | 0 |
Количество вспомогательных размыкающих контактов: | 0 |
Количество вспомогательных переключающих контактов: | 0 |
Номинальный ток длительной нагрузки Iu: | 1250 А |
Диапазон настройки устройства защиты от перегрузки с, А: | 450 А |
Диапазон настройки устройства защиты от перегрузки по, А: | 1250 А |
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с, А: | 12500 А |
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по, А: | 12501 А |
Моторный привод опционально: | Да |
Имеется указатель расцепления: | Да |
Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц, кА: | 50 кА |
Встроенная защита от замыканий на землю: | Нет |
С защитой по минимальному напряжению: | Нет |
Вес, г: | 15000 |
Ширина, мм: | 280 |
Длина, мм: | 420 |
Высота, мм: | 290 |
