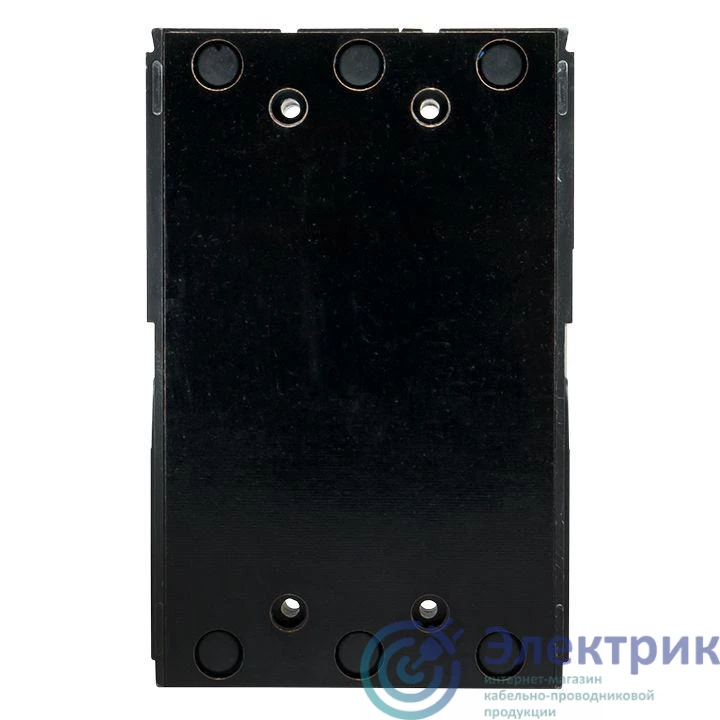

Выключатель автоматический 3п 250/250А 20кА ВА-99МL Basic EKF mccb99-250-250mi
EKF Basic| Бренд: | EKF |
|---|---|
| Вес, кг: | 1.7 |
| Серия: | Basic |
| Период гарантии: | 3 года |
| Гарантийный срок, мес: | 48 |
| Наименование производителя: | Автоматический выключатель ВА-99МL 250/250А 3P 20кА EKF Basic |
Период гарантии: 3 года
Стоимость:
- При заказе от 34 000 рублей и при условии наличия или заказа товара на Складе 1/2 - бесплатно в пределах КАД. В т.ч. для юридических лиц/ИП только при обмене отгрузочными документами посредством ЭДО (Сбис, Диадок, …)
- При заказе до 34 000 рублей или весом более 30кг. - платно, выполняется курьерской службой. Стоимость зависит от веса и адреса доставки (в пределах, либо за пределами КАДа), рассчитывается автоматически при оформлении заказа.
Срок доставки: 2 рабочих дня, если заказ сделан, оплачен и оплата поступила сегодня до 16:00, или 2-3 рабочих дня, если заказ сделан, оплачен и оплата поступила сегодня после 16:00.
Время доставки: Интервал доставки с 12-00 до 21-00 часа. Курьер связывается с покупателем, по указанному при оформлении заказа номеру телефона, за час до приезда.
Внимание!!! Если курьеру не удалось связаться с покупателем по вине покупателя, услуга доставки считается оказанной и повторная доставка оплачивается отдельно.
Для отправки оплаченного заказа в адрес выбранной транспортной компании, необходимо заполнить и направить на электронную почту zakaz@electric-spb.com оформленное доверительное письмо. Образец письма можно скачать по ссылке.
1. Центральный склад: г. Санкт-Петербург, м. Парнас, ул. Домостроительная, дом 1, литера А (посмотреть на карте).
Стоимость: Бесплатно.
Пн-Чт: 14:00 - 17:00
Пт: 14:00 - 16:00
Сб-Вс: Выходной
Срок комплектации и выдачи заказа:
- если заказ сделан, оплачен и оплата поступила сегодня до 16:00 - комплектация и выдача на следующий рабочий день с 14:00 или через день с 9:00;
- если заказ сделан, оплачен и оплата поступила сегодня после 16:00 - комплектация и выдача на второй рабочий день с 14:00 или на третий день с 9:00.
Способы оплаты:
Физические лица: On-line предоплата заказа на сайте, банковской картой, On-line кредитование/рассрочка «Яндекс Сплит».
Юридические лица и индивидуальные предприниматели: безналичная оплата по предварительному счету на оплату.
Все цены на товары и услуги, указаны с учетом НДС 22%
Положительные отзывы
Отзывы на 2ГИС и Яндекс.Карты
Крупные поставки
Зенит-Арена, Лахта-Центр, Эрмитаж, Экспофорум
Описание
Полный ассортимент дополнительных устройств см. на cтр. 155-161.
ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ», «ОТКЛ» и «СРАБАТЫВАНИЕ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ», а затем - «ВКЛ».
Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной.
При взведении рукоятки механизма управления приводится в движение изолирующая рейка, на которой закреплены пружинные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания давления на подвижные контакты. Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии, опирающимися одним коленом на выступ поворотного элемента «Сброс» и механизма управления. «Сброс» механизма управления осуществляется посредством плоской рейки, на которую воздействуют через регулировочные винты толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты от коротких замыканий. Система
дугогашения выключателей весьма эффективна и в исполнениях ВА-99 - 125/125А и ВА-99 - 160/160А состоит из дугогасительных решеток со стальными никеллированными дугогасительными вкладышами в исполнении ВА-99-25/250А и выше применены дополнительные рассеиватели дуги в виде толстых стальных перфорированных пластин, вставленных в крышку. Тем не менее, при установке выключателей в замкнутый объем распределительных устройств необходимо учитывать возможность выброса вверх на расстояние до 30 мм продуктов горения дуги в случае срабатывания защиты от сверхтока.
Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к
потребителю подключают на нижние зажимы.
Стоимость:
- При заказе от 34 000 рублей и при условии наличия или заказа товара на Складе 1/2 - бесплатно в пределах КАД. В т.ч. для юридических лиц/ИП только при обмене отгрузочными документами посредством ЭДО (Сбис, Диадок, …)
- При заказе до 34 000 рублей или весом более 30кг. - платно, выполняется курьерской службой. Стоимость зависит от веса и адреса доставки (в пределах, либо за пределами КАДа), рассчитывается автоматически при оформлении заказа.
Срок доставки: 2 рабочих дня, если заказ сделан, оплачен и оплата поступила сегодня до 16:00, или 2-3 рабочих дня, если заказ сделан, оплачен и оплата поступила сегодня после 16:00.
Время доставки: Интервал доставки с 12-00 до 21-00 часа. Курьер связывается с покупателем, по указанному при оформлении заказа номеру телефона, за час до приезда.
Внимание!!! Если курьеру не удалось связаться с покупателем по вине покупателя, услуга доставки считается оказанной и повторная доставка оплачивается отдельно.
Для отправки оплаченного заказа в адрес выбранной транспортной компании, необходимо заполнить и направить на электронную почту zakaz@electric-spb.com оформленное доверительное письмо. Образец письма можно скачать по ссылке.
1. Центральный склад: г. Санкт-Петербург, м. Парнас, ул. Домостроительная, дом 1, литера А (посмотреть на карте).
Стоимость: Бесплатно.
Пн-Чт: 14:00 - 17:00
Пт: 14:00 - 16:00
Сб-Вс: Выходной
Срок комплектации и выдачи заказа:
- если заказ сделан, оплачен и оплата поступила сегодня до 16:00 - комплектация и выдача на следующий рабочий день с 14:00 или через день с 9:00;
- если заказ сделан, оплачен и оплата поступила сегодня после 16:00 - комплектация и выдача на второй рабочий день с 14:00 или на третий день с 9:00.
Способы оплаты:
Физические лица: On-line предоплата заказа на сайте, банковской картой, On-line кредитование/рассрочка «Яндекс Сплит».
Юридические лица и индивидуальные предприниматели: безналичная оплата по предварительному счету на оплату.
Все цены на товары и услуги, указаны с учетом НДС 22%
Технические характеристики
| Производитель, бренд и серия | |
|---|---|
| Бренд: | EKF |
| Серия: | Basic |
| Наименование производителя: | Автоматический выключатель ВА-99МL 250/250А 3P 20кА EKF Basic |
| Гарантия и документы | |
| Период гарантии: | 3 года |
| Гарантийный срок, мес: | 48 |
| Нормативный документ: | ГОСТ Р50030.2 (МЭК 60947-2) |
| Прочие характеристики | |
| Страна производства: | Китай |
| Вес, г: | 1700 |
| Ширина, мм: | 110 |
| Длина, мм: | 170 |
| Высота, мм: | 125 |
| Комплектация и упаковка | |
| Базовая единица: | шт |
| Коды и классификаторы | |
| Код производителя товара: | 760 |
| Артикул расширенный: | mccb99-250-250mI |
| Сертификат: | ЕАЭС RU С-CN.НВ29.В.00780/20 |
| Конструкция и исполнение | |
| Тип изделия: | Выключатель автоматический |
| Исполнение: | Стационарное |
| Конструктивное исполнение: | Комплектное устройство в корпусе |
| Электрические параметры | |
| Номинальное напряжение, В: | 400 |
| Номинальный ток, А: | 250 |
| Тип расцепителя: | Электромагнитный,тепловой |
| Род тока: | Переменный (AC) |
| Количество силовых полюсов: | 3 |
| Тип дополнительного расцепителя: | Нет |
| Номинальное напряжение с: | 400 В |
| Количество полюсов: | 3 |
| Напряжение, В: | 380 |
| Номинальное напряжение по: | 690 В |
| Применение и совместимость | |
| Сфера применения: | нечастые оперативные включения и отключения тока в нормальном режиме|защита от токов перегрузки и коротких замыканий электроустановок жилого и гражданского строительства|защита на производственных площадках, электроподстанциях, распределительных пунктах, щитовом электрооборудовании |
| Монтаж и установка | |
| Способ монтажа: | Монтажная плата |
| Инструмент и оснастка | |
| Максимальное сечение подключаемого кабеля, мм2: | 120 |
| Номинальная отключающая способность, кА (AC) (IEC/EN 60898): | 20 |
| Предельная отключающая способность, кA: | 20 |
| Количество вспомогательных переключающих контактов: | 0 |
| Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц, кА: | 20 кА |
| Сантехника, отопление и вентиляция | |
| Вид привода: | Ручной |
| Защита, безопасность и стандарты | |
| Степень защиты: | IP30 |
| Подходит для монтажа на DIN-рейку: | Нет |
| Диапазон настройки устройства защиты от перегрузки с, А: | 250 А |
| Диапазон настройки устройства защиты от перегрузки по, А: | 250 А |
| Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с, А: | 2500 А |
| Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по, А: | 2500 А |
| С защитой по минимальному напряжению: | Нет |
| Размеры, вес и геометрия | |
| Ширина, мм: | 114 |
| Масса, кг: | 2 |
| Высота, мм: | 174 |
| Глубина, мм: | 133 |
| Механические параметры | |
| Максимальный ток нагрузки: | 250 |
| Номинальный ток длительной нагрузки Iu: | 250 А |
| Климат и среда эксплуатации | |
| Климатическое исполнение: | УХЛ3 |
| Кабели, провода и соединители | |
| Количество вспомогательных замыкающих контактов: | 0 |
| Количество вспомогательных размыкающих контактов: | 0 |
| Управление и автоматика | |
| Моторный привод опционально: | Да |
| ETIM / прочие характеристики | |
| Имеется указатель расцепления: | Да |
| Аудио, видео и IT | |
| Встроенная защита от замыканий на землю: | Нет |
Характеристики для юридических лиц
Нормативный документ: ГОСТ Р50030.2 (МЭК 60947-2)
