Кабель для связи и передачи данных (медь) GENERICA

Что это такое?

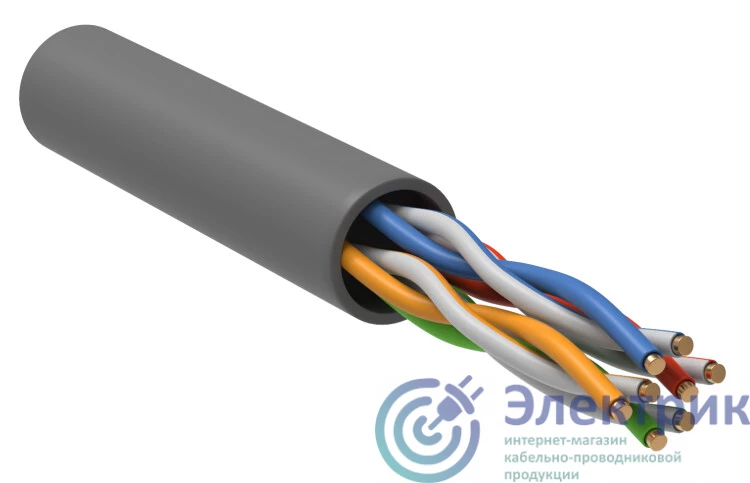

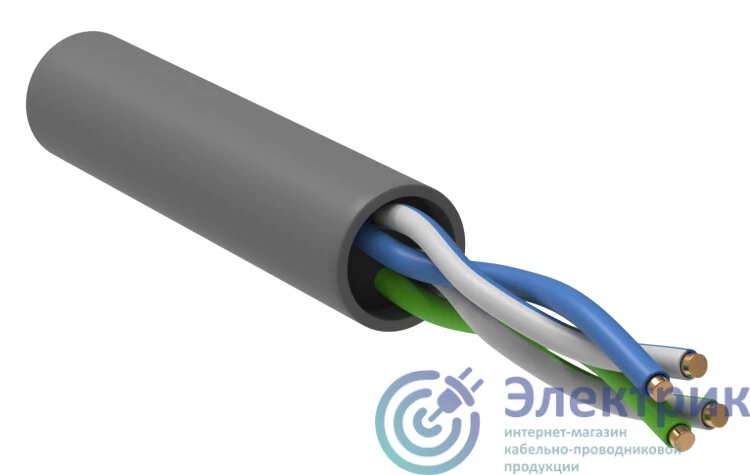

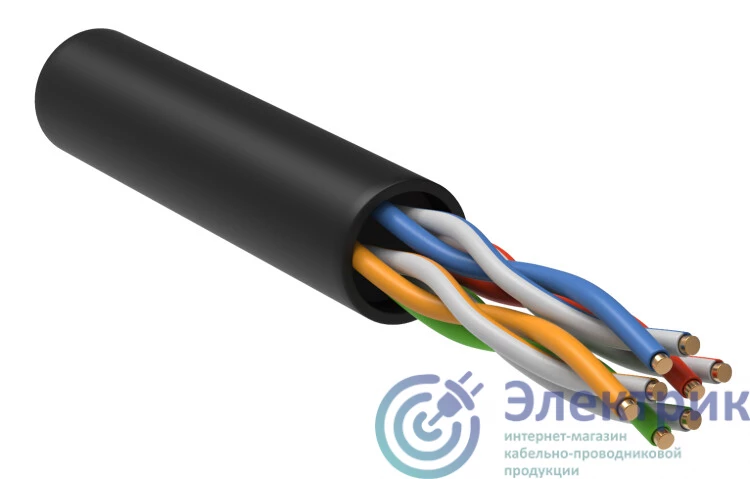

Кабель для связи и передачи данных на основе меди — это основной тип физической среды для построения структурированных кабельных систем (СКС) и проводных сетей передачи информации. Чаще всего он представлен кабелем типа «витая пара» (Ethernet-кабель), состоящим из нескольких пар изолированных медных проводников, попарно свитых между собой . Такая конструкция позволяет эффективно противостоять электромагнитным помехам как от внешних источников, так и от соседних пар внутри самого кабеля.

Из чего делают и какие бывают?
Основной материал — медная токопроводящая жила. Для стационарной прокладки используются однопроволочные (монолитные) жилы, для изготовления гибких соединительных шнуров (патч-кордов) — многопроволочные. По конструкции кабели делятся на экранированные и неэкранированные :

• U/UTP — неэкранированная витая пара, базовая конструкция без защитных экранов ;
• F/UTP — витая пара с общим внешним экраном из алюминиевой фольги;
• SF/UTP — двойной общий экран: медная оплетка поверх алюминиевой фольги ;
• S/FTP — общий экран из медной оплетки и индивидуальный экран из фольги на каждой паре .

Наружная оболочка изготавливается из ПВХ для внутренней прокладки или из безгалогенных материалов для повышенной пожарной безопасности.

Зачем и где это применяют?
Кабель «витая пара» является основой современных локальных вычислительных сетей (ЛВС) и структурированных кабельных систем. Он используется для построения сетей Ethernet в офисах, жилых домах, дата-центрах и на промышленных объектах, для подключения IP-телефонии, систем видеонаблюдения, оборудования «умного дома» и других сетевых устройств . Конкретная категория кабеля определяет его частотный диапазон и максимальную скорость передачи данных: Cat.5e — до 1 Гбит/с при частоте 100 МГц, Cat.6 — до 10 Гбит/с на расстоянии до 55 метров при частоте 250 МГц, Cat.6A — до 10 Гбит/с на полных 100 метрах при частоте 500 МГц .

Интересный факт:
Принцип скрутки двух изолированных проводников для уменьшения помех был изобретен Александром Грейамом Беллом еще в 1881 году и долгое время использовался только в телефонных линиях связи . Сегодня максимальная длина сегмента для стандартного Ethernet-кабеля «витая пара» составляет 100 метров. Это ограничение связано с затуханием сигнала и временем его распространения, а не с электрическими свойствами самой меди. Вопреки распространенному мнению, категории «Cat6e» не существует — это маркетинговая уловка, так как за буквой «е» в Cat5e закрепилось значение «enhanced» (улучшенный), но для шестой категории такого улучшения стандартами не предусмотрено .
