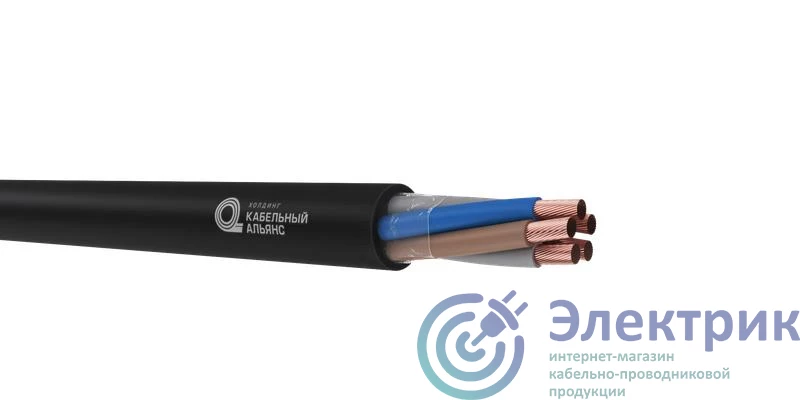

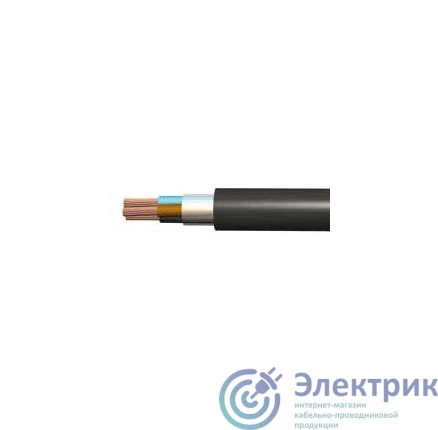

Кабель гибкий КГ

Что это такое?
Гибкий кабель — это кабель с многопроволочными токопроводящими жилами повышенного класса гибкости (обычно 5 или 6 по ГОСТ 22483), предназначенный для эксплуатации в условиях постоянного или частого перемещения, изгиба и вибрации . Его конструкция обеспечивает устойчивость к механическому износу и многократным деформациям без потери электрических характеристик .

Из чего делают?

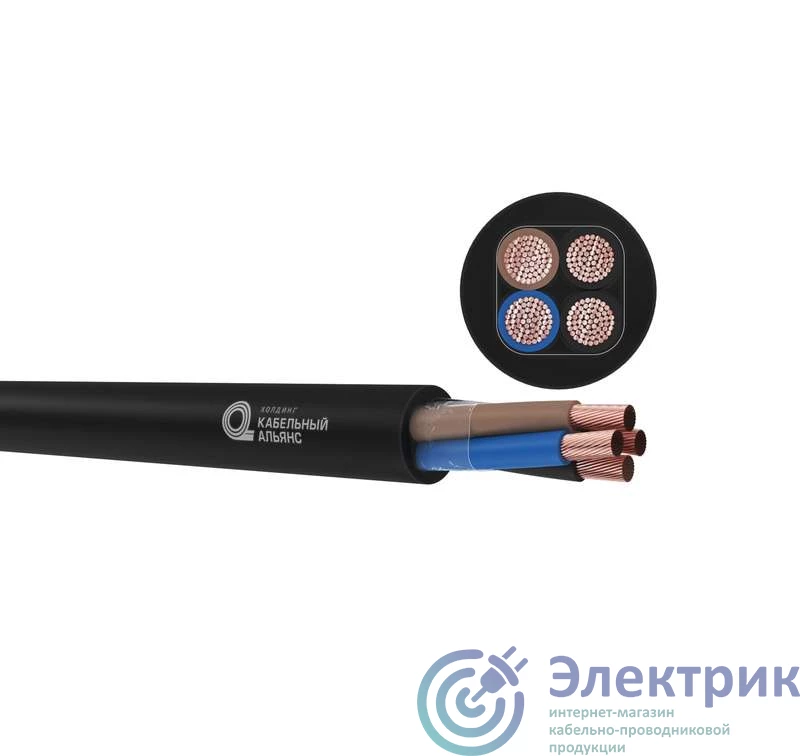

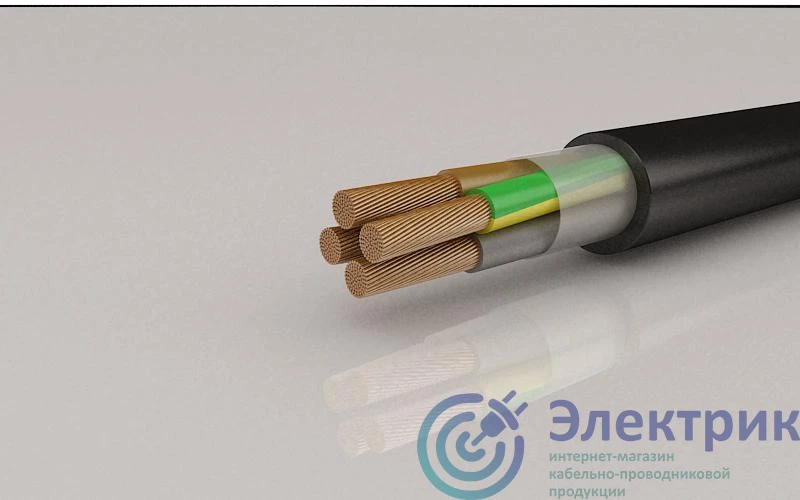

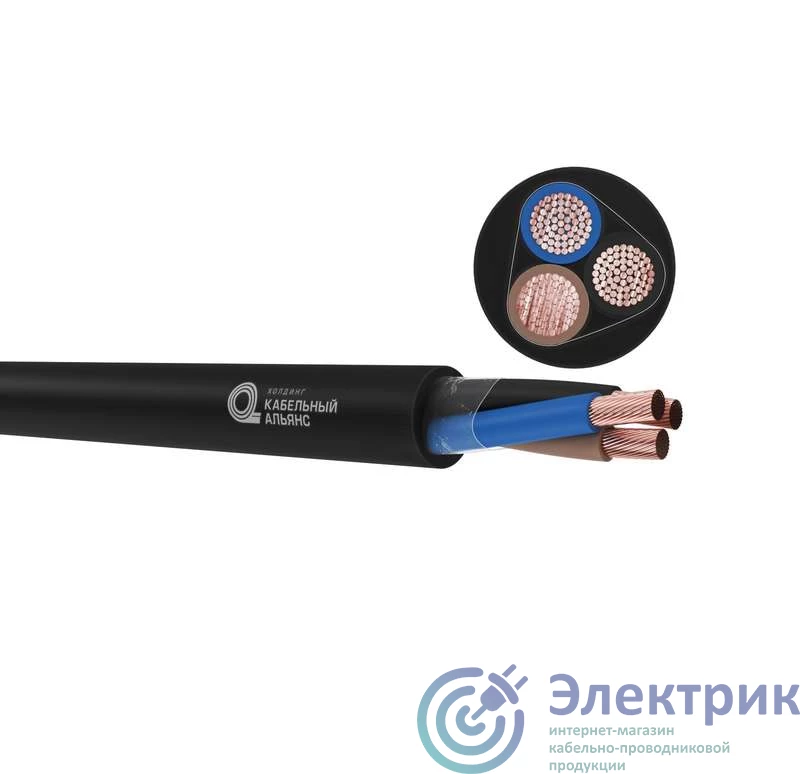

Жилы состоят из множества тонких медных проволок, скрученных особым способом — чем больше проволок и чем они тоньше, тем выше гибкость кабеля . Изоляция жил и внешняя оболочка изготавливаются из специальных эластичных материалов: резины (каучук, EPR), термоэластопласта (TPE), полиуретана (PUR) или мягких марок ПВХ, которые сохраняют эластичность в широком диапазоне температур (от -50°C до +90°C) . Для защиты от внешних воздействий может применяться оплетка из синтетических нитей или броня из гибкой стальной проволоки . В зависимости от условий эксплуатации, материалы могут быть маслостойкими, озоностойкими или не распространяющими горение .

Зачем и где это применяют?
Кабель применяется для подключения подвижного оборудования: переносного электроинструмента, сварочных аппаратов, сценического и концертного света, робототехники, кранов и тельферов, а также в качестве удлинителей и временных вводов на строительных площадках . Он незаменим в производственных линиях с движущимися механизмами, таких как гибкие производственные системы, конвейеры, упаковочные машины и портальные роботы . В автомобильной промышленности гибкие кабели используются в системах управления, в станках с ЧПУ — для подвижных кареток .

Интересный факт:
Существуют кабели для так называемых «кабельных цепей» (кабель-кареток, energy chains), которые обеспечивают питание подвижной каретки станков с ЧПУ, 3D-принтеров и портальных роботов. Такие кабели способны выдерживать до 10 миллионов циклов изгиба благодаря специальной геометрии укладки жил и использованию сверхгибких материалов, превосходящих по долговечности даже стальные тросы. Конструкция этих кабелей предусматривает не только особую скрутку жил, но и наличие специального заполнителя, который предотвращает взаимное трение проводников и обеспечивает постоянный радиус изгиба.
