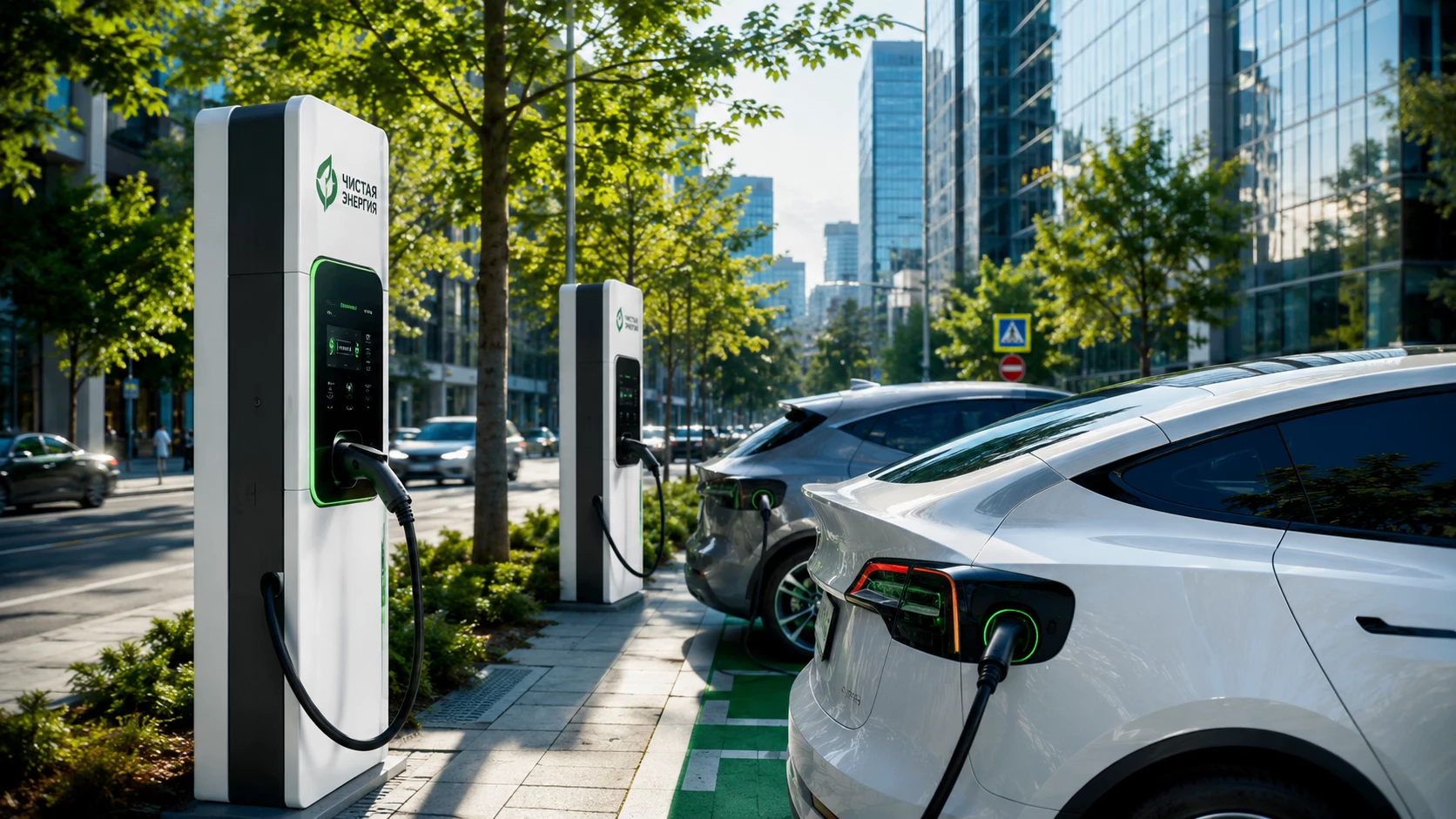

Что такое зарядная станция для электромобилей (ЭЗС): определение, классификация, состав

Зарядная станция для электромобилей (ЭЗС) — это специализированное электротехническое устройство, предназначенное для передачи электрической энергии от стационарной электрической сети или накопителя энергии к тяговой батарее электромобиля с целью её зарядки.

Базовый принцип работы

В основе работы ЭЗС лежит преобразование и управление электрической энергией. Станция принимает электроэнергию из сети (обычно 220В или 380В переменного тока), преобразует её в требуемые параметры (напряжение, ток, мощность) и передает в аккумуляторную батарею автомобиля через стандартизированный разъем.

Процесс зарядки контролируется встроенной системой управления, которая:

• Обеспечивает связь с бортовым зарядным устройством автомобиля
• Контролирует состояние батареи (температуру, напряжение, ток)
• Регулирует мощность зарядки в зависимости от состояния батареи
• Обеспечивает безопасность процесса
• Ведет учет потребленной энергии

Основные функции ЭЗС

Энергетические функции

• Преобразование параметров электроэнергии (AC/DC, изменение напряжения)
• Регулирование мощности зарядки
• Защита от перегрузок и коротких замыканий

Коммуникационные функции

• Обмен данными с электромобилем по протоколам CAN, PLC, PWM
• Связь с сервером оператора через 4G/5G, Wi-Fi или Ethernet
• Идентификация пользователя (RFID, мобильное приложение, QR-код)

Платежные и сервисные функции

• Учет потребленной электроэнергии
• Обработка платежей (банковские карты, мобильные приложения)
• Предоставление информации о статусе зарядки
• Удаленный мониторинг и управление

Защитные функции

• Защита от поражения электрическим током (УЗО, заземление)
• Защита от импульсных перенапряжений (УЗИП)
• Контроль температуры и пожарная безопасность
• Блокировка несанкционированного доступа

Основные типы ЭЗС

AC-станции (переменный ток, медленная зарядка)

• Мощность: 3,7-22 кВт
• Время зарядки: 6-12 часов
• Применение: дома, офисы, парковки ТЦ

DC-станции (постоянный ток, быстрая зарядка)

• Мощность: 50-350+ кВт
• Время зарядки: 20-60 минут до 80%
• Применение: хабовые станции, трассы

Архитектура AC-станции (упрощенная)

Электросеть 380В → Вводной автомат → УЗО тип B → Счетчик → Контактор →
Зарядный кабель → Электромобиль

Ключевые компоненты AC-ЭЗС:

1. Корпус

• Металлический/пластиковый шкаф IP54-IP65
• Система вентиляции или кондиционирования
• Обогрев для РФ (критично!)

2. Вводно-распределительный модуль

• Автоматический выключатель (3P, 32-63А)
• УЗО тип B или тип F (обязательно!)
• УЗИП класс B+C (защита от импульсов)
• Реле контроля фаз

3. Блок управления и связи

• Контроллер (микропроцессор)
• 4G/5G модем или Ethernet
• Wi-Fi модуль
• RFID-считыватель для авторизации
• Дисплей (LCD/LED)

4. Силовая часть

• Контактор (управление подачей питания)
• Реле блокировки (защита от случайного отключения)
• Датчик тока (измерение потребления)

5. Зарядный разъем

• Type 2 (Европа) — стандарт для AC
• GB/T (Китай) — для китайских авто
• Кабель с разъемом или розетка

6. Система безопасности

• Датчик температуры
• Кнопка аварийной остановки
• Датчик наклона/удара (антивандал)
• Система блокировки кабеля

Архитектура DC-станции (сложная)

Электросеть 380В → Трансформатор → Выпрямитель (AC/DC) →
Преобразователь постоянного тока → Зарядный пистолет → Электромобиль

Ключевые компоненты DC-ЭЗС:

1. Силовой трансформатор

• Понижающий трансформатор 10/0,4 кВ (если нужно)
• Или подключение напрямую к 380В

2. Выпрямительный модуль (AC/DC)

• Преобразует переменный ток в постоянный
• Мощность: 50-150 кВт на модуль
• КПД: 94-96%
• Обычно несколько модулей для масштабируемости

3. DC/DC преобразователь

• Регулирует выходное напряжение (200-1000В)
• Подстраивается под батарею автомобиля
• Обеспечивает стабильный ток зарядки

4. Система охлаждения

• Жидкостное охлаждение силовых модулей
• Воздушное охлаждение шкафа
• Промышленные кондиционеры

5. Блок управления

• Промышленный контроллер (PLC)
• Протоколы связи: OCPP, Modbus, CAN
• Сенсорный экран 10-15"
• Платежный терминал (карты, QR, NFC)

6. Зарядные пистолеты

• CCS Combo 2 (Европа, DC)
• CHAdeMO (Япония, устаревающий)
• GB/T (Китай, DC)
• Жидкостное охлаждение кабелей (для 350 кВт+)

7. Накопитель энергии (опционально)

• Литий-ионные батареи 50-500 кВт·ч
• Сглаживает пиковые нагрузки на сеть
• Позволяет ставить мощные ЭЗС без усиления сети

8. Система мониторинга

• Датчики тока, напряжения, температуры
• Счетчик электроэнергии (класс точности 0.5S)
• Видеокамеры
• Датчики дыма/пожара

Дополнительные компоненты

Для обеих типов:

Система идентификации и оплаты

• RFID-считыватель (карты)
• QR-код сканер
• Терминал оплаты картами (эквайринг)
• Мобильное приложение (через API)

Система освещения и индикации

• LED-индикация статуса зарядки
• Освещение зоны вокруг станции
• Аварийное освещение

Система безопасности

• Пожарная сигнализация
• Автоматическое пожаротушение (газовое/порошковое)
• Ограждение/отбойники
• Видеонаблюдение

Фундамент и крепление

• Бетонное основание
• Анкерные болты
• Защитные столбики

Структура стоимости ЭЗС

AC-станция 22 кВт (примерно):

DC-станция 150 кВт (примерно):

Ключевые компоненты для закупки (B2B-ниши)

Высокомаржинальные и востребованные:

1. УЗО тип B/F — обязательно, дефицит, высокая маржа
2. УЗИП класс B+C — защита дорогой техники
3. Промышленные 4G-роутеры — каждая станция требует связи
4. Счетчики с Modbus/RS-485 — для биллинга
5. Уличные шкафы с обогревом — специфика РФ
6. Зарядные кабели Type 2 / CCS — расходники, ломаются
7. Контакторы — ресурс 100к+ циклов, требуют замены
8. Датчики тока (shunt/Hall) — для точного учета

Перспективные направления:

• Модульные выпрямители для DC-станций (ремонт и апгрейд)
• Системы жидкостного охлаждения для кабелей
• Накопители LiFePO4 для интеграции с ЭЗС
• Платежные терминалы с поддержкой российских карт

Выводы

ЭЗС — это не просто "розетка", а сложный электротехнический комплекс, состоящий из:

• Силовой электроники (60% стоимости)
• Систем управления и связи (20%)
• Инфраструктуры (корпус, охлаждение, безопасность — 20%)

Для электротехнического рынка это означает устойчивый спрос на:

• Защитную автоматику (УЗО, УЗИП, автоматы)
• Коммутационное оборудование (контакторы, реле)
• Кабельную продукцию и разъемы
• Системы учета и мониторинга
• Климатическое оборудование для шкафов

Рынок растет на 30-50% в год, и каждая станция требует комплектующих на 300-500 тыс. рублей (для DC) или 50-150 тыс. рублей (для AC).
